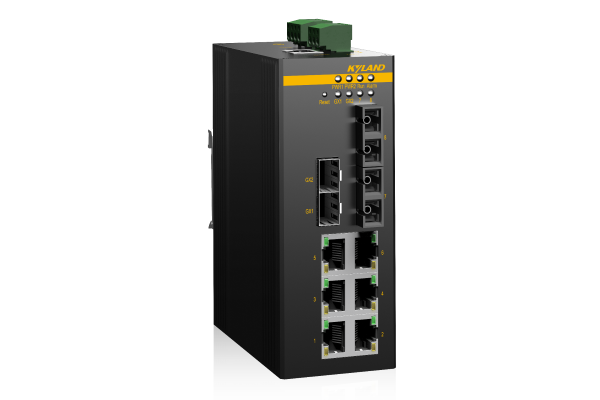

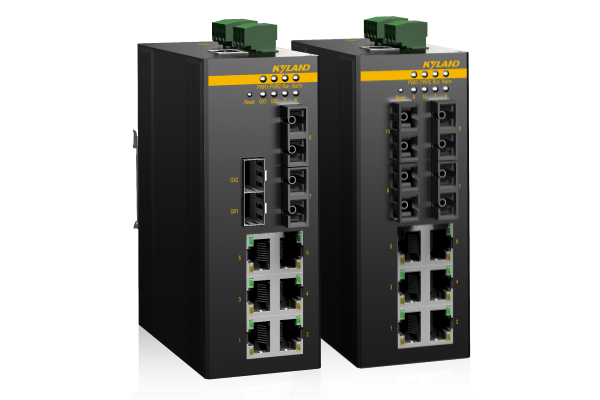

SICOM3000系列是低功耗二层卡轨式管理型工业以太网交流机，，，，，， ，，支持2个100/1000M SFP接口+2个100Base-FX接口+6个百兆电口，，，，，， ，，或4个100Base-FX接口+6个百兆电口，，，，，， ，，提供12V/24V/48V电源输入型号，，，，，， ，，知足差别行业的应用需求。 。。 。。SICOM3000支持DT-Ring协议族(自愈时间<50ms)，，，，，， ，，DRP/DHP（自愈时间<20ms），，，，，， ，，STP/RSTP/MSTP，，，，，， ，，VLAN，，，，，， ，，组播，，，，，， ，，QoS，，，，，， ，，SSH等富厚的二层软件特征，，，，，， ，，并支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件。 。。 。。SICOM3000具有IP40防护的金属外壳，，，，，， ，，抗强振动的卡轨座，，，，，， ，，-40℃-+85℃极端情形温度顺应能力及优异的EMC电磁兼容性能，，，，，， ，，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力。 。。 。。产品已普遍应用于风电，，，，，， ，，配网，，，，，， ，，交通，，，，，， ，，石油石化，，，，，， ，，工厂自动化等工业领域。 。。 。。
支持2个100Base-X, 1000Base-X SFP接口，，，，，， ，，2个100Base-FX接口，，，，，， ，，6个百兆电口
支持4个100Base-FX接口，，，，，， ，，6个百兆电口
支持冗余协议：DT-Ring(自愈时间<50ms)，，，，，， ，，DRP/DHP（自愈时间<20ms），，，，，， ，，STP/RSTP/MSTP
支持清静手艺：HTTPS/SSL，，，，，， ，，SSH，，，，，， ，，TACACS+，，，，，， ，，IEEE802.1X，，，，，， ，，RADIUS，，，，，， ，，用户分级，，，，，， ，，端口隔离
支持CLI、Telnet、Web多种管理方法以及基于SNMPv1/v2c/v3的网管软件
支持DDM
IP40防护品级
| 软件功效 | |
| 交流功效 | 支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口风暴抑制 |
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，，，，，， ，，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP |
| 组播手艺 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 清静手艺 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口隔离 支持IP Source Guard |
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR行列调理 支持ACL |
| 工业协议 | 支持EtherNet/IP 支持Modbus/TCP |
| 管理与维护 | 支持Console, Telnet, WEB管理方法 支持SNMPv1/v2c/v3，，，，，， ，，可通过Kyvision集中管理 支持FTP/TFTP/HTTP方法软件升级 支持FTP/TFTP/HTTP方法设置文件上传下载 支持电源告警, IP/MAC冲突告警, 内存/CPU使用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口吸收光功率告警和发送光功率告警，，，，，， ，，温度告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6 |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟管理 | 支持SNTP Client 支持NTP Client 支持时区和夏令时设置 |
| 路由 | 支持静态路由 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 交流属性 | 优先级行列 8 VLAN数 4094 VLAN ID 1～4093 组播组数 511 MAC表 8K 包缓冲区 4.1Mbit 包转发率 4.2Mpps 交流延迟 <5μs 超长帧长度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 百兆端口 100Base-FX, 单/多模,SC接口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT, Speed(电口);Link/ACT(光口) |
| 按钮 | Reset:支持重启和恢复默认设置 |
| 电源 | 输入电压 12-48VDC 接入端子 4芯5.08mm间距插入式端子 功率 <7.6W 过载保�；；；；� 支持 反接保�；；；；� 支持 冗余保�；；；；� 支持 |

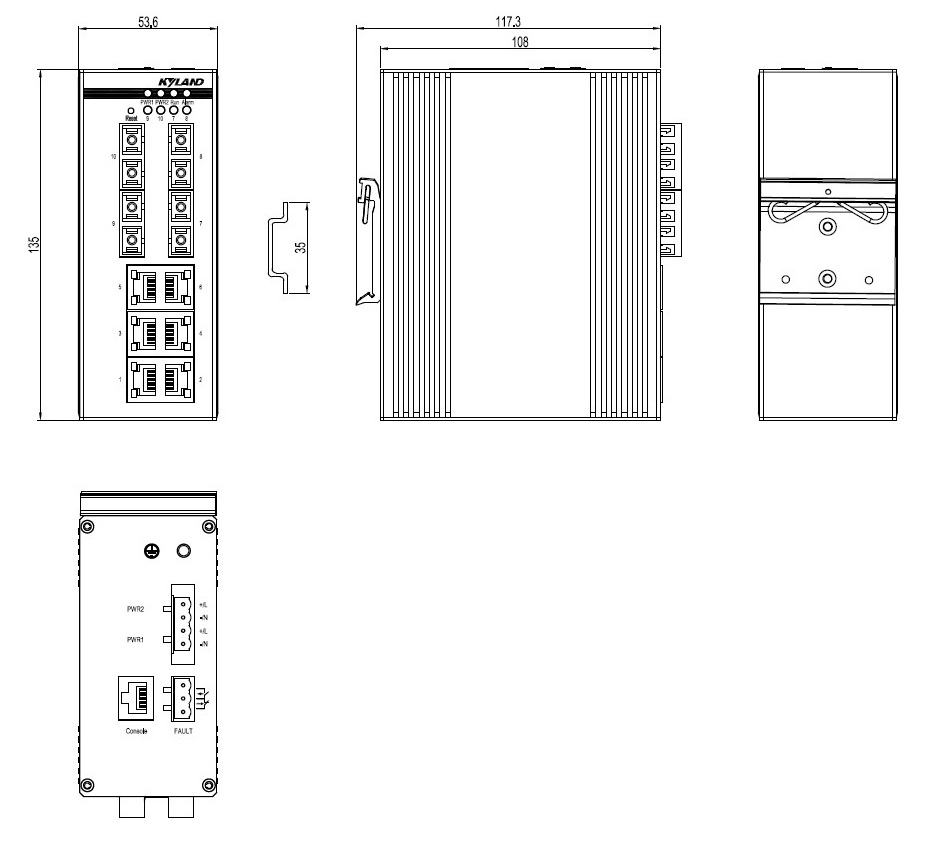

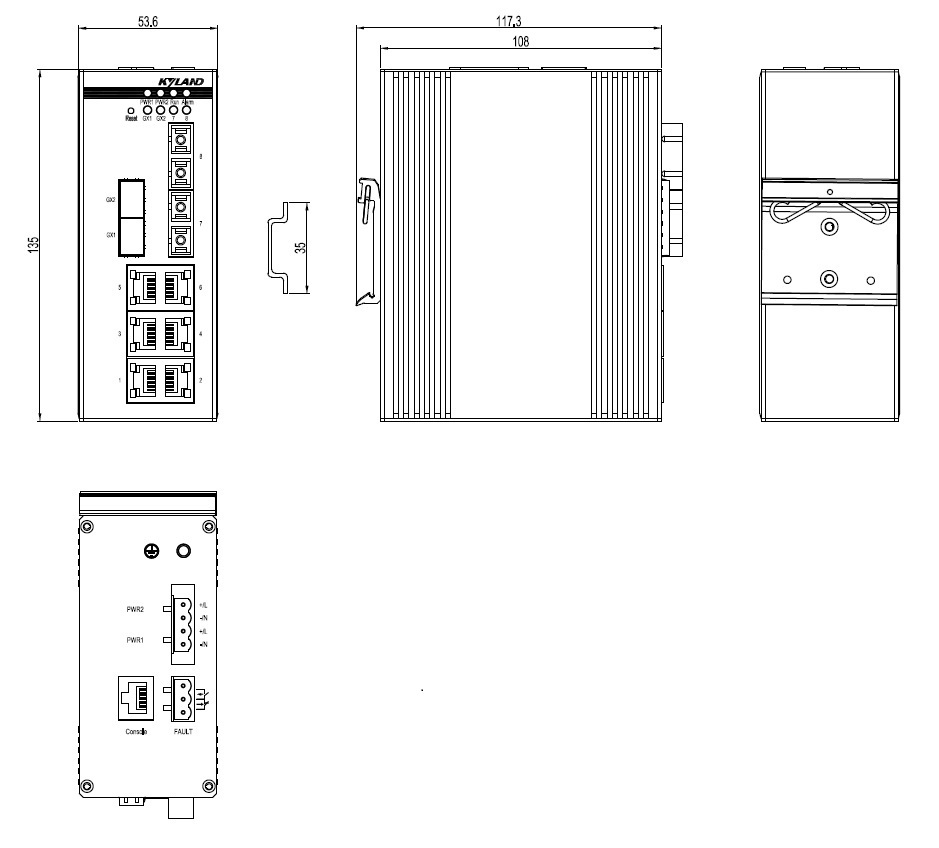

| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 53.6mm×135mm×108mm (W×H×D) 重量 0.6Kg 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -40℃～+85℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 473257h 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |
|
SICOM3000-2GX2S6T-SC40-LV-LV |
2×100Base-X, 1000Base-X, 10/100/1000Base- T(X) SFP接口 2×100Base-FX, 单模光口, SC讨论, 1310nm, 40km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000-2GX2M6T-SC05-LV-LV |
2×100Base-X, 1000Base-X, 10/100/1000Base- T(X) SFP接口 2×100Base-FX, 多模光口, SC讨论, 1310nm, 5km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000-4S6T-SC40-LV-LV |
4×100Base-FX, 单模光口, SC讨论, 1310nm, 40km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000-4M6T-SC05-LV-LV |
4×100Base-FX, 多模光口, SC讨论, 1310nm, 5km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000-3S6T-SC40-LV-LV |
3×100Base-FX, 单模光口, SC讨论, 1310nm, 40km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000-3M6T-SC05-LV-LV |
3×100Base-FX, 多模光口, SC讨论, 1310nm, 5km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000-2S6T-SC40-LV-LV |
2×100Base-FX, 单模光口, SC讨论, 1310nm, 40km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
|
SICOM3000-2M6T-SC05-LV-LV |
2×100Base-FX, 多模光口, SC讨论, 1310nm, 5km 6×10/100Base-T(X) RJ45电口 |
12-48VDC, 冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
SFP模�？？？？？？？� |
参考工业级SFP模�？？？？？？？檠」罕� |
|
DT-BGAZ-02 |
壁挂装置板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
RJ45/DB9-2M |
串口网管线，，，，，， ，，RJ45/DB9，，，，，， ，，2米，，，，，， ，，编码：111030019 |
