本产品系列是Kyland接纳天下产自主可控计划 ，，，，，，专门针对南方电网智能变电站站控层应用而设计的交流机 ，，，，，，切合南方电网变电站站控层交流机标准要求 ，，，，，，切合《变电站自动化系统工业以太网交流机一体化运维设置手艺规范》
100%国产自主可控解决计划
切合智能变电站以太网交流机领域行业标准和南方电网企业标准
支持CSD设置文件导入 ，，，，，，实现离线自动设置
具备组播流量控制功效 ，，，，，，实现SV、GOOSE数据流细腻控制
双路告警接点 ，，，，，，可针对差别严重品级的故障区分告警
支持南方电网变电站自动化系统一体化运维
| 软件功效 | |
| 交流功效 | 支持VLAN 支持端口流控 支持网络风暴抑制 |
| 冗余手艺 | 支持STP/RSTP 支持DRP ，，，，，，DHP ，，，，，，自愈时间<20ms |
| 组播手艺 | 支持GMRP 支持静态组播 支持GOOSE/SV组播流量控制 |
| 清静手艺 | 支持HTTPS/SSL 支持SSH 支持SFTP 支持用户分级 支持MAC 地址绑定 支持端口隔离 支持防攻击 支持网络清静态势感知收罗装置管理 支持身份判别、会见控制、清静日志、数据完整性校验等营业清静特征 |
| 服务质量管理 | 支持ACL ，，，，，，对L2-L4 层数据举行过滤 支持802.1p(CoS) ，，，，，，DSCP 支持SP ，，，，，，WRR 行列调理 |
| 管理与维护 | 支持Console ，，，，，，WEB 管理方法 支持SNMPv1/v2c/v3 ，，，，，，可通过Kyvision 集中管理 切合《变电站自动化系统工业以太网交流机一体化运维设置手艺规范》 支持IEC61850 MMS 建模管理 支持CSD 离线设置 支持文件传输及软件升级 支持IP/MAC冲突告警 ，，，，，，失电告警 ，，，，，，电源告警 ，，，，，，温度告警 ，，，，，，端口LinkDown告警 ，，，，，，环告警 ，，，，，，CPU使用率告警 ，，，，，，内存使用率告警 ，，，，，，端口流量告警 ，，，，，，CRC及丢包率告警 ，，，，，，设置变换告警 支持端口镜像 支持Syslog 支持LLDP 支持NTP ，，，，，，SNTP |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3u(100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交流属性 | 优先级行列 8 VLAN数 4K 组播组数 512 MAC表 16K 包缓冲区 6Mbit 交流延迟 <10μs |
| 接口 | 调试口 RS232 ，，，，，，RJ45 以太网口 SFP接口、RJ45接口 电源接口 5芯5.08mm欧式毗连器 告警接口 3芯5.08mm欧式毗连器 |
| 指示灯 | 前、后面板指示灯 告警指示灯 运行指示灯 电源1 指示灯 电源2 指示灯 通讯端口状态指示灯 端口异常中止指示灯 |
| 电源 | 输入电压 100-240VAC;50/60Hz;110-220VDC；；； ；；；；误差-20％～+20％ 功率 <31W 过载�；；； ；；；；� 支持 反接�；；； ；；；；� 支持 冗余�；；； ；；；；� 支持 |

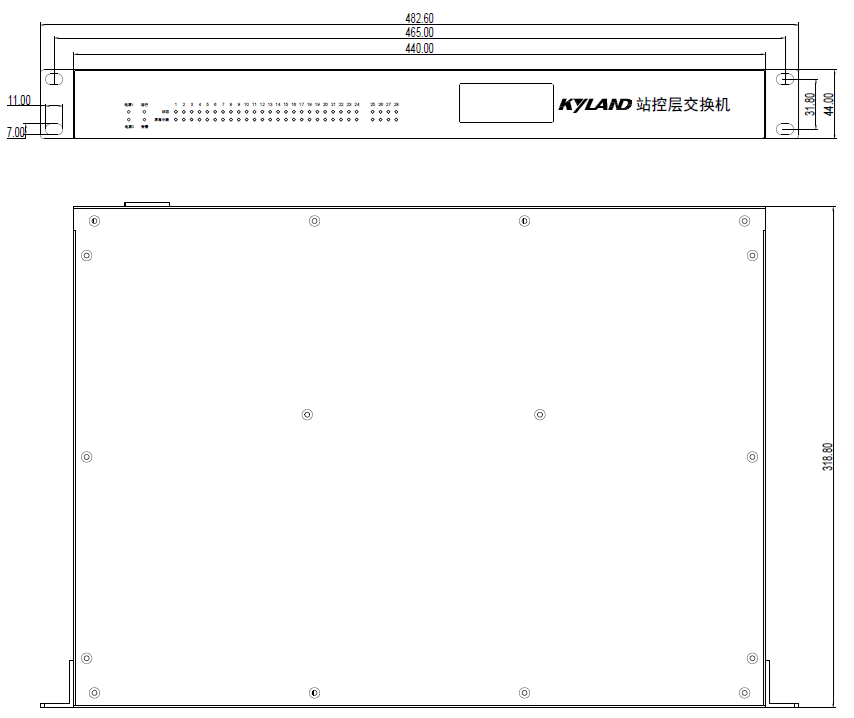

| 机械结构 | 外壳 金属材质 散热方法 自然冷却 ，，，，，，无电扇 防护品级 IP40 尺寸 482.6×44×315.7mm(W×H×D) 重量 <6Kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+70℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS GB/T 17626.2(静电放电抗扰度) ±8kV(contact),±15kV(air) GB/T 17626.3(射频电磁场辐射抗扰度) 10V/m(80MHz-1GHz) GB/T 17626.4(电快速瞬变脉冲群抗扰度) Power Port:±4kV;Data Port/Alarm Port:±2kV GB/T 17626.5(浪涌（攻击）抗扰度) Power Port/Alarm Port:±2kV/DM,±4kV/CM;Data Port:±4kV GB/T 17626.6(射频场感应的传导骚扰抗扰度) 10V(150kHz-80MHz) GB/T 17626.8(工频磁场抗扰度) 100A/m(cont.) GB/T 17626.9(脉冲磁场抗扰度 ) 1000A/m GB/T 17626.10(阻尼振荡磁场抗扰度) 100A/m GB/T 17626.18(阻尼振荡波抗扰度) 2.5kV/CM,1kV/DM GB/T 17626.16(0Hz～150kHz共模传导骚扰抗扰度) 10V(cont.) GB/T 17626.29(直流电源暂时中止抗扰度) 0%/100ms 机械 GB/T 2423.10(振动) GB/T 2423.5(攻击) GB/T 2423.7(自由跌落) |
| 产品型号 | 千兆SFP光口 | 千兆电口 | 电源 |

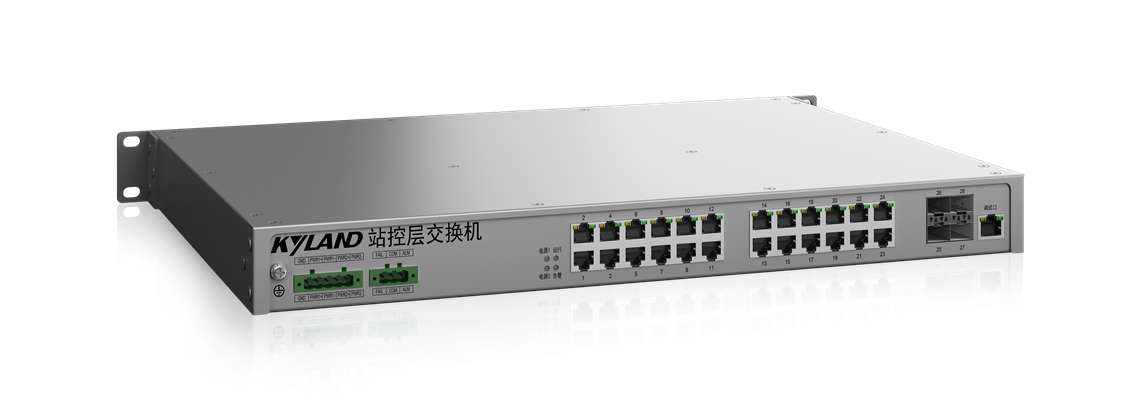

| SICOM3024P-4GX24GE-HV-HV | 4 | 24 | 2路 100-240VAC,50/60Hz;110-220VDC高压电源 |

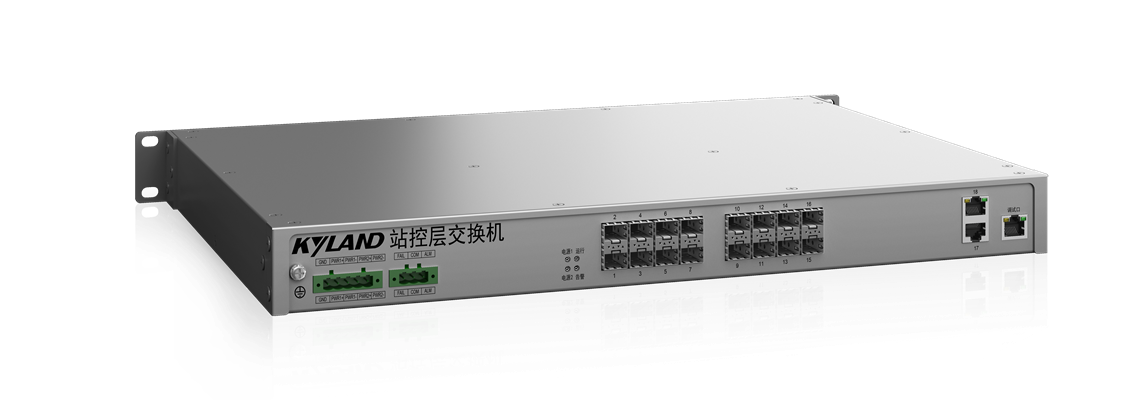

| SICOM3024P-16GX2GE-HV-HV | 16 | 2 | 2路 100-240VAC,50/60Hz;110-220VDC高压电源 |
Kyland-SICOM3024P-Datasheet-CN
